TL;DR : Des cartes antiques de Ptolémée aux planisphères numériques, chaque époque a réinventé la manière de représenter le monde. Les progrès des mesures, des projections et des supports ont déplacé le curseur entre précision, usage et vision politique. Aujourd’hui, SIG, données ouvertes et web mapping démocratisent la cartographie tout en reposant sur des choix techniques et éthiques.
Sommaire
Définition et contexte
Une carte du monde est une représentation plane de la surface terrestre. Elle requiert un modèle géodésique (forme de la Terre), une projection (transformation des coordonnées sphériques en coordonnées planes) et un langage graphique (symboles, couleurs, toponymes). Tout planisphère est un compromis : on ne peut conserver à la fois surfaces, formes, distances et directions. Les cartes traduisent donc des choix scientifiques, techniques et culturels, au service d’usages variés : navigation, éducation, diplomatie, commerce, science, communication.
À retenir : aucune projection n’est « parfaite ». Le bon choix dépend de l’objectif : équidistante pour mesurer des distances le long de certains axes, conforme pour préserver les angles (navigation), équivalente pour comparer des surfaces (géographie, statistiques).
Les grandes périodes de l’évolution
Antiquité et héritage de Ptolémée
Au IIe siècle, Claude Ptolémée compile dans la Geographia des coordonnées de lieux connus des Anciens. Ses cartes, rediffusées à la Renaissance, proposent des projections mathématiques et un cadre de latitude/longitude. Elles structurent durablement la pensée cartographique européenne, malgré des lacunes sur les Amériques et l’Océanie.
Monde islamique médiéval et Tabula Rogeriana
Au XIIe siècle, le géographe andalusí al-Idrīsī réalise pour Roger II de Sicile une description du monde (Nuzhat al-mushtāq) illustrée par une grande carte souvent appelée Tabula Rogeriana. L’orientation sud en haut rappelle que l’orientation est un choix culturel. La richesse toponymique et la synthèse des savoirs gréco-arabes en font une référence médiévale majeure.
Portulans et navigation médiévale
Du XIIIe au XVe siècle, les marins méditerranéens utilisent des portulans : cartes nautiques à réseau de lignes de rhumb rayonnant des roses des vents. Très précis pour les côtes et les caps, ces documents servent la navigation à courte portée et témoignent d’une cartographie « d’usage ».
Renaissance, imprimerie et projections
Les Grandes Découvertes et l’imprimerie bouleversent les planisphères. En 1507, Martin Waldseemüller publie une carte murale en 12 feuilles qui nomme pour la première fois « America ». En 1569, Gerardus Mercator propose une projection conforme utile aux relèvements à la boussole : les loxodromies deviennent des droites, facilitant le tracé de caps constants. En 1570, Abraham Ortelius publie le Theatrum Orbis Terrarum, souvent considéré comme le premier atlas moderne.
Période moderne (XVIIe–XIXe)
La cartographie se scientifique : mesures géodésiques, longitudes par horloges marines, levés topographiques nationaux. Les planisphères se diversifient : projections équivalentes (Mollweide, Lambert cylindrique), globes, hémisphères. Les thématiques apparaissent : courants, vents, routes, statistique naissante.
XXe siècle : projections et atlas
Au XXe siècle, plusieurs projections de compromis s’imposent pour les atlas scolaires : Robinson (1963) puis Winkel Tripel, adoptée par de nombreux éditeurs pour limiter simultanément les déformations d’aire, de forme et de distance. La controverse Peters dans les années 1970–1980 popularise les enjeux idéologiques des surfaces cartographiées.
XXIe siècle : données, SIG et web
Les satellites, GPS et données ouvertes (OpenStreetMap, Natural Earth) alimentent des portails cartographiques mondiaux. Les SIG (QGIS, ArcGIS) et le web mapping reposent souvent sur la « Web Mercator » (EPSG:3857), proche de Mercator et adaptée aux tuiles raster ou vectorielles multi-échelles. La carte du monde devient interactive, personnalisable et mise à jour en continu. Elle reste une construction technique et sociale : choix des couches, des projections, des toponymes, de l’ordre d’affichage.
Statistiques et cartes-clés
| Période | Carte emblématique | Innovation principale | Type de projection / usage |
|---|---|---|---|
| IIe s. (Antiquité) | Geographia de Ptolémée | Coordonnées géographiques, cadres mathématiques | Projections antiques variées / érudition |
| 1154 (Moyen Âge) | Tabula Rogeriana (al-Idrīsī) | Compilation gréco-arabe, orientation sud-haut | Carte de synthèse / description du monde |
| c. 1275–1350 | Portulans méditerranéens | Réseaux de rhumbs, précision côtière | Usage nautique |
| 1507 | Waldseemüller | Nom « America », séparation Asie/Amériques | Planisphère imprimé / murale |
| 1569 | Mercator | Conformité, loxodromies droites | Navigation océanique |
| 1570 | Ortelius | Premier atlas moderne | Standardisation éditoriale |
| 1963 | Robinson | Compromis visuel pour atlas scolaires | Usage pédagogique |
| 1998+ | Winkel Tripel | Erreur moyenne réduite | Atlas généralistes |
| 2005+ | Web Mercator | Tuilage, zoom multi-échelles | Cartes web interactives |
Projections : avantages et limites
Mercator
- Atout : conforme, angles préservés ; routes à cap constant droites.
- Limite : surfaces exagérées aux hautes latitudes ; comparaisons d’aire trompeuses.
Gall-Peters (équivalente)
- Atout : surfaces exactes, utile pour statistiques globales.
- Limite : déformation des formes, perception visuelle altérée.
Robinson et Winkel Tripel (compromis)
- Atout : erreurs combinées réduites, rendu agréable en atlas.
- Limite : ni formes ni surfaces parfaitement fidèles.
Web Mercator
- Atout : simplicité calculatoire, cohérence multi-échelles, large écosystème.
- Limite : déformations d’aire et de distance, pas adaptée aux analyses globales d’aires.
Astuce pro : Pour des comparaisons d’aires par pays, privilégiez une projection équivalente (Mollweide, Eckert IV, Hobo-Dyer). Pour des itinéraires maritimes, préférez une projection conforme (Mercator) ou calculez des orthodromies.
Exemples et études de cas
Waldseemüller (1507) : baptême d’« America »
Le planisphère de Waldseemüller, basé sur les récits d’Amerigo Vespucci et d’explorations portugaises/espagnoles, représente les Amériques comme un continent distinct et en popularise le nom. Sa diffusion imprimée illustre le rôle des ateliers d’édition dans la circulation des idées géographiques.
Portulans : performance pragmatique
Sans modèle géodésique rigoureux, les portulans s’avèrent très efficaces pour l’accostage. Leur réseau de rhumbs traduit une pratique du large faite de caps et de relèvements, davantage qu’une géométrie globale.
Projections de compromis : Robinson vs Winkel Tripel
La Robinson corrige les dérives visuelles de Mercator pour l’enseignement. La Winkel Tripel minimise une moyenne d’erreurs de distance, d’aire et de direction, raison de son adoption par de nombreux atlas contemporains.
Comprendre la déformation avec Tissot

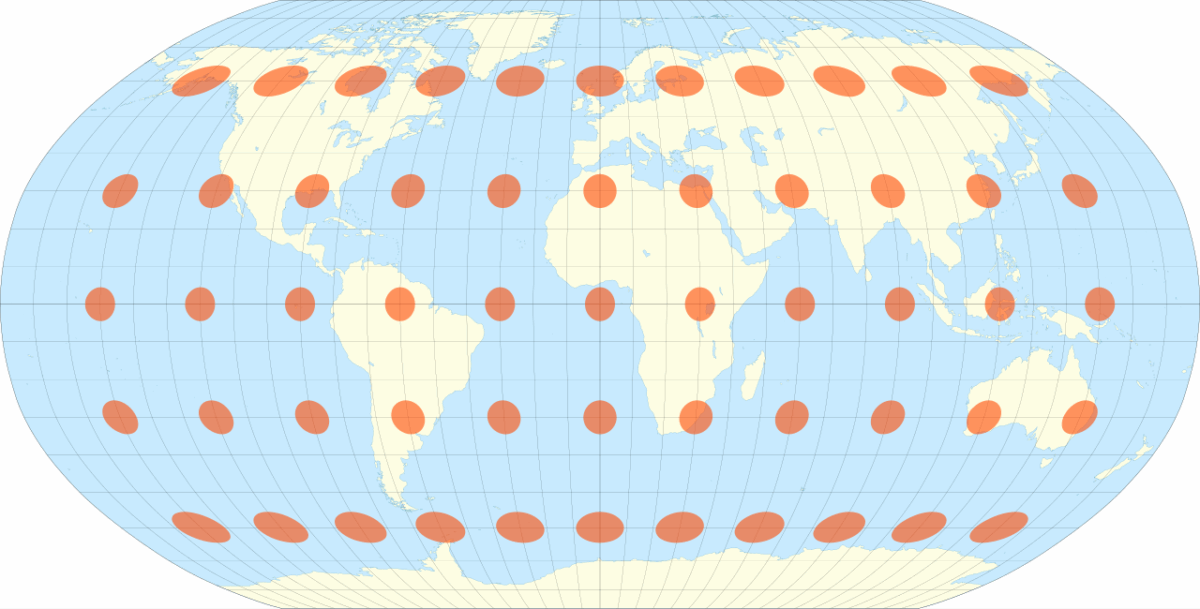

Les indicatrices de Tissot, petites ellipses réparties sur le planisphère, visualisent l’intensité et la nature de la déformation locale. Outil pédagogique, elles aident à choisir la projection adaptée au message.
Outils, ressources et alternatives
- SIG : QGIS (libre), ArcGIS Pro/Online.
- Bibliothèques : PROJ, GDAL/OGR, D3-geo, MapLibre GL, Leaflet.
- Données : Natural Earth, OpenStreetMap, GADM.
- Collections : David Rumsey Map Collection, Library of Congress Maps, British Library Cartographic items.
- Bonnes pratiques : choisir la projection selon la question, indiquer la projection et la source, justifier les choix de toponymie, documenter l’actualisation des données.
Tendances et évolutions futures
- Vector tiles et styles sémantiques : rendu dynamique, accessibilité thématique.
- Globes 3D et réalité mixte : réduction des compromis de projection en exploration.
- Cartographie participative : OSM et données locales pour corriger les angles morts.
- Éthique cartographique : représentation des territoires disputés, exonymes/endonymes, invisibilisation des peuples autochtones.
- Cartes narratives : scrollytelling, animations, incertitudes explicites.
FAQ
Qu’est-ce qu’une projection cartographique ? Une transformation mathématique qui projette la surface terrestre sur un plan. Elle impose des déformations contrôlées selon un objectif : forme, surface, distance ou direction. Pourquoi la projection Mercator est-elle encore utilisée ? Pour sa conformité et sa simplicité dans les systèmes en tuiles du web. Elle n’est toutefois pas adaptée aux comparaisons d’aires globales. Quelle projection choisir pour comparer des pays ? Une projection équivalente (Mollweide, Eckert IV, Gall-Peters, Hobo-Dyer) afin de préserver les surfaces. Quelle est la « première » carte à nommer l’Amérique ? Le planisphère de Waldseemüller (1507) est la première carte connue à utiliser le nom « America » et à distinguer nettement les Amériques de l’Asie. Les portulans étaient-ils exacts ? Très précis pour les côtes méditerranéennes et atlantiques proches. Ils n’étaient pas conçus pour des mesures globales d’aires ou de distances. Pourquoi certaines cartes ont le sud en haut ? L’orientation est une convention culturelle. La Tabula Rogeriana d’al-Idrīsī place le sud en haut, d’autres traditions placent l’est à droite, etc. Qu’est-ce que l’indicatrice de Tissot ? Un outil visuel qui montre, sous forme d’ellipses, comment une projection déforme localement les distances et les formes. Plus l’ellipse s’écarte du cercle, plus la déformation est forte.
